Контроллер 36V 500W для детского электрического квадроцикла без ограничителя скорости

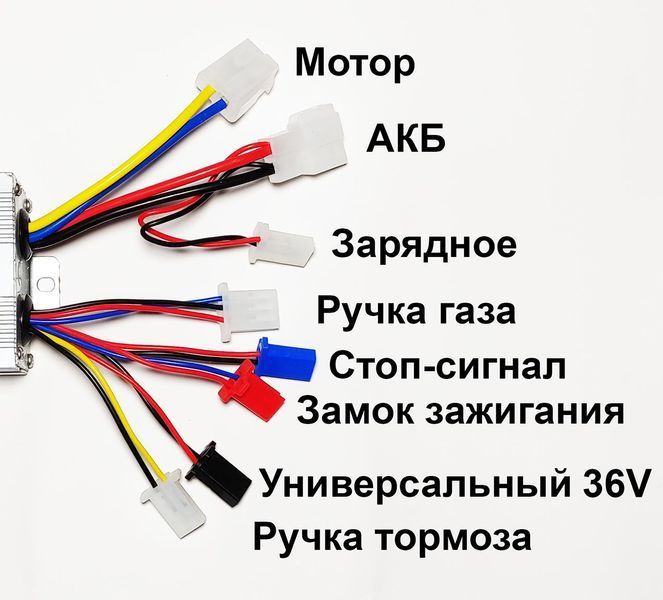

Плата отвечающая за управление квадроциклом ― самая главная запчасть, без которой функционирование невозможно. Данная модель контроллера предназначена для установки на старые модели квадроциклов, без трехпозиционного ограничителя скорости. Блок управления для электроквадроцикла на 36V/500W Рабочее напряжение - 36V. Схема подключения: Силовой кабель желто-синий — Двигатель или переключатель направления движения Силовой кабель красно-черный — Аккумулятор Разъем выходящий от провода акб — Зарядное устройство Разъем на 3 контакта — Ручка газа Синий разъем — Стоп сигнал(Срабатывает при нажатии ручки тормоза) Красный разъем — Замок или кнопка зажигания Черный разъем — Универсальный с выходным напряжением 36 V для подключения: света, музыки, звукового сигнала, индикатора заряда аккумулятора и т.д. Белый разъем — Ручка тормоза
